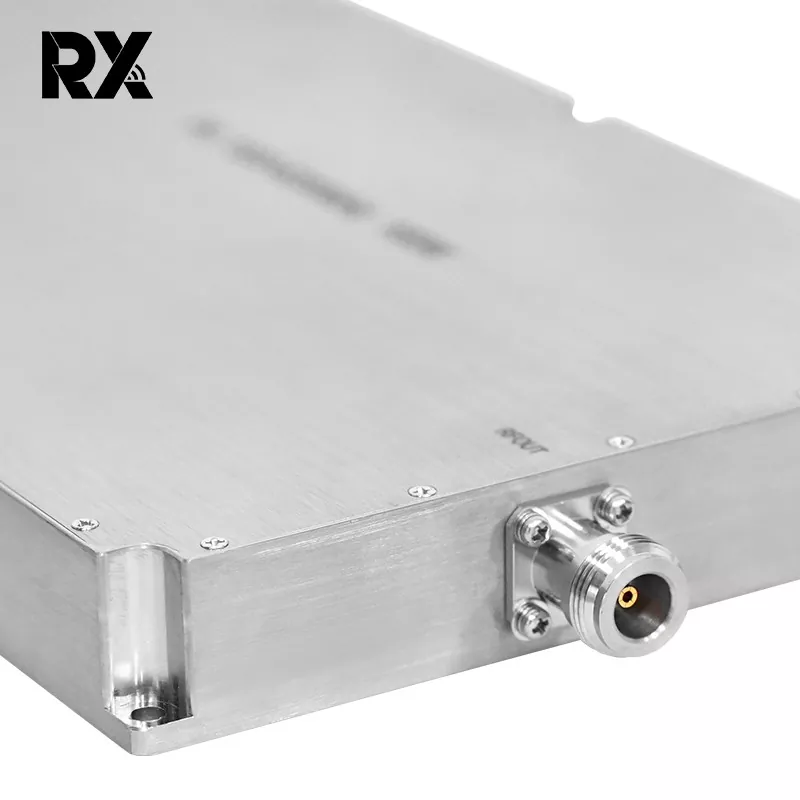

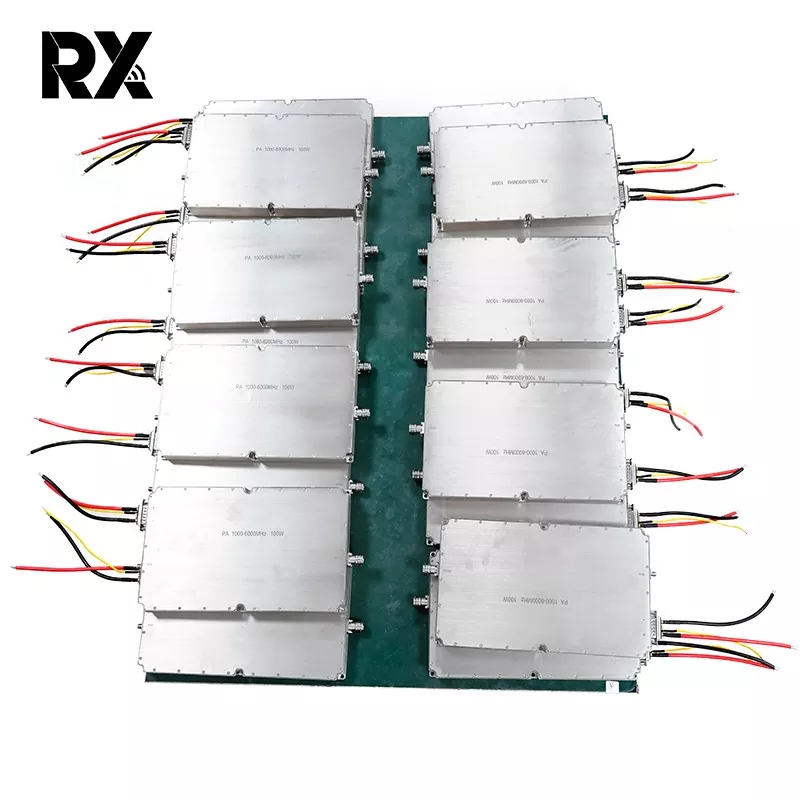

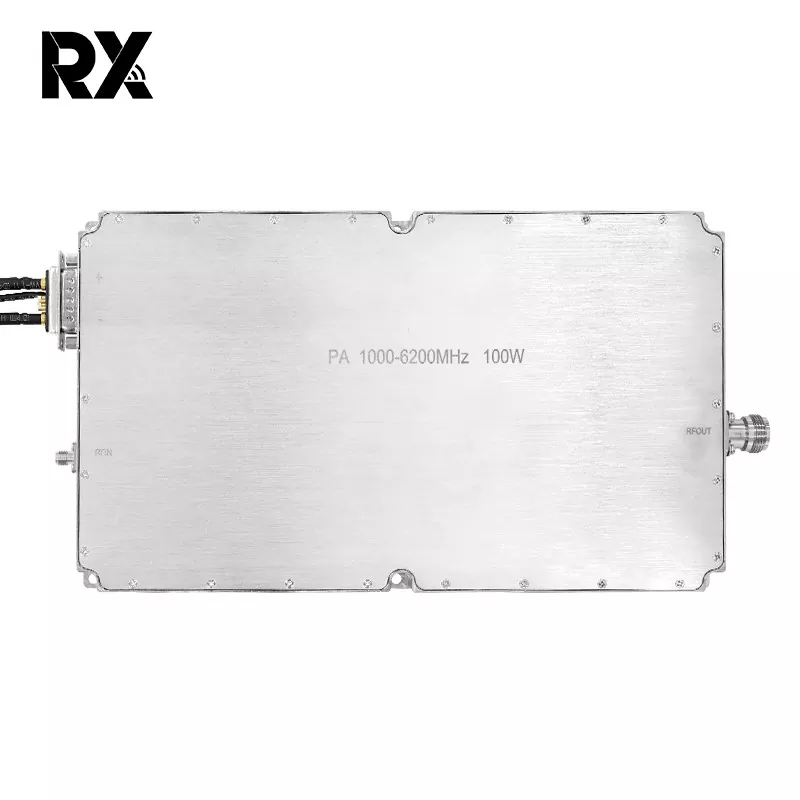

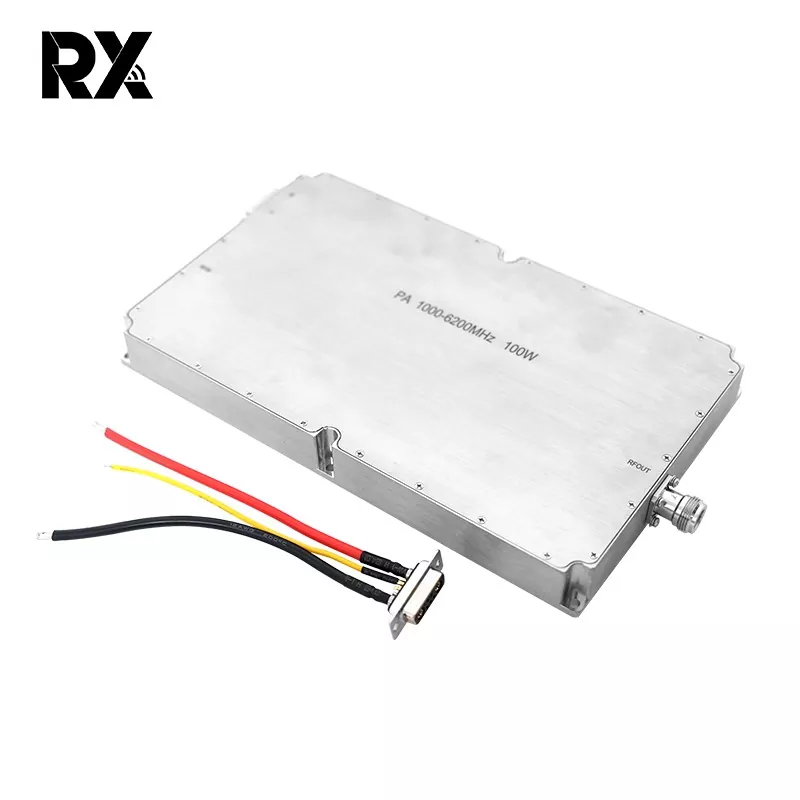

ماژول تقویت کننده توان RF باند پهن 1000-6000MHz 100W

این ماژول تقویت کننده توان RF باند پهن 1000-6000 مگاهرتز یک ماژول تقویت کننده توان باند پهن 100 وات با کارایی بالا است که در محدوده فرکانس وسیعی از 1000 مگاهرتز تا 6000 مگاهرتز کار می کند. طراحی شده با مدارهای مایکروویو پیشرفته و قطعات نیمه هادی با کیفیت بالا، برای کاربردهای حرفه ای که به قدرت، پهنای باند و پایداری استثنایی نیاز دارند، مهندسی شده است. این به طور گسترده در زمینه‌های حیاتی مانند زیرساخت‌های ارتباطی مدرن، سیستم‌های تشخیص رادار و دفاع از پهپاد (اقدامات متقابل FPV) استفاده می‌شود، که به عنوان یک مؤلفه اصلی برای افزایش پوشش سیگنال، گسترش برد سیستم و بهبود قابلیت‌های ضد پارازیت عمل می‌کند.

ارسال استعلام

توضیحات محصول

خیر	توضیحات	نماد	حداقل	تایپ کنید		حداکثر	واحد	تذکر دهید
1.	فرکانس عملیاتی	BW	1000			6200	مگاهرتز
2.	برق ورودی	سنجاق		2			dBm
3.	توان خروجی CW	پسات	50.5	51		52.5	dBm	موج پیوسته
4.	افزایش قدرت	جی پی	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	مسطح بودن افزایش قدرت	△Gp		1.5±			دسی بل	@ Pin=2 dBm
6.	از دست دادن بازگشت ورودی	S11		-15			دسی بل
7.	ولتاژ عملیاتی	وی دی سی	28	28		32	V
8.	مصرف فعلی	A		17		21.5	A	@ Pout=110~180W
9.	ورودی کانکتور RF		SMA، زن
10.	خروجی کانکتور RF		ن، زن
11.	وزن			1.9		2	کیلوگرم
12.	طولعرضارتفاع		25015025			میلی متر
13.	حداکثر توان ورودی	پین مکس	≤10			dBm
14.	تعریف رابط (7W2 زن)	VDD	A1		28Vdc
		GND	A2		زمین
		حفاظت در برابر جریان بیش از حد	2		عملکرد معمولی: 0 ولت حفاظت در برابر جریان اضافه: + 5 ولت			حفاظت بیش از حد جریان @25A
		محافظت در برابر دمای بیش از حد	2		عملکرد معمولی: 0 ولت محافظت در برابر دما: + 5 ولت			دمای بیش از حد
		فعال کردن	3		5V~Vdd:روشن 0 ولت: خاموش			حفاظت @100℃
		GND	4		زمین
		ایالت	5		عملکرد معمولی: 0 ولت حفاظت حالت: + 5 ولت
	بعد کلی	توجه: 1، ابعاد کلی فقط برای مرجع است. 2، اندازه را می توان به طور مناسب با توجه به نیاز مشتری افزایش یا کاهش داد. 3، موقعیت های رابط ورودی، رابط خروجی و رابط منبع تغذیه را می توان با توجه به نیازهای واقعی مشتریان تغییر داد.

به عنوان یک راه حل واقعی باند پهن، ارزش اصلی ماژول تقویت کننده توان RF باند پهن 1000-6000 مگاهرتز در سازگاری فرکانس فوق العاده و توانایی خروجی توان قوی آن نهفته است. به جای بهینه سازی برای یک فرکانس ثابت، عملکرد تقویت پایدار و قابل اعتماد را در کل پهنای باند مشخص ارائه می دهد. این امر آن را به گزینه ای ایده آل برای سیستم های چند باندی، برنامه های کاربردی پرش فرکانس و سناریوهای تست تحقیق و توسعه تبدیل می کند. ما همچنین از سفارشی سازی باند فرکانس متناسب با نیازهای خاص مشتری پشتیبانی می کنیم و سازگاری فنی انعطاف پذیری را ارائه می دهیم.

به طور خلاصه، این ماژول تقویت کننده توان باند پهن 100 واتی با چهار ویژگی کلیدی خود - پهنای باند وسیع، قدرت بالا، قابلیت اطمینان بالا و قابلیت سفارشی‌سازی - که یک راه‌حل تقویت توان هسته قدرتمند، انعطاف‌پذیر و پایدار برای کاربردهای پیچیده و حرفه‌ای RF ارائه می‌کند، متمایز است.
