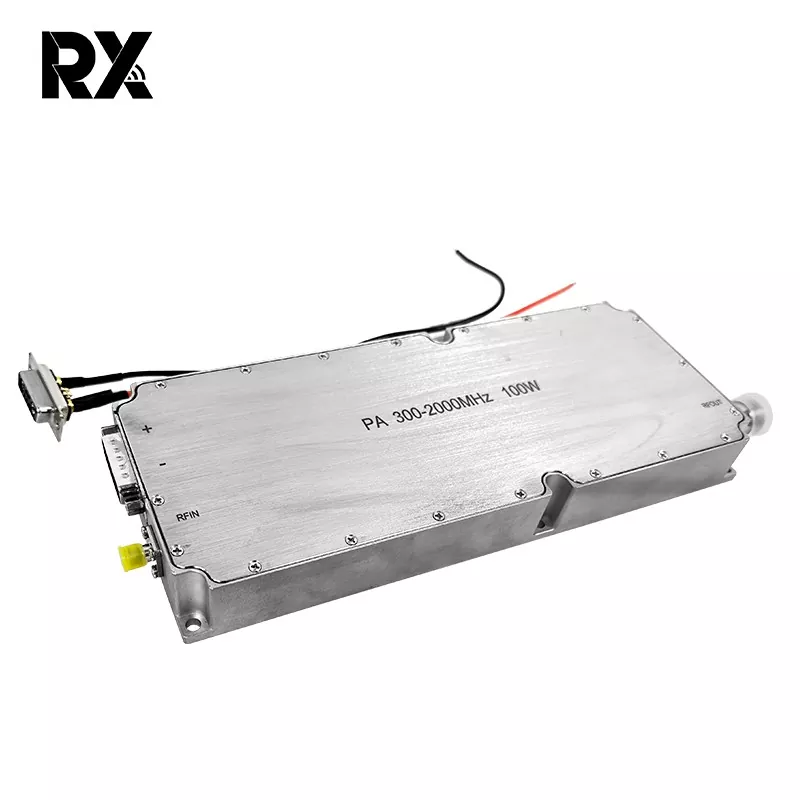

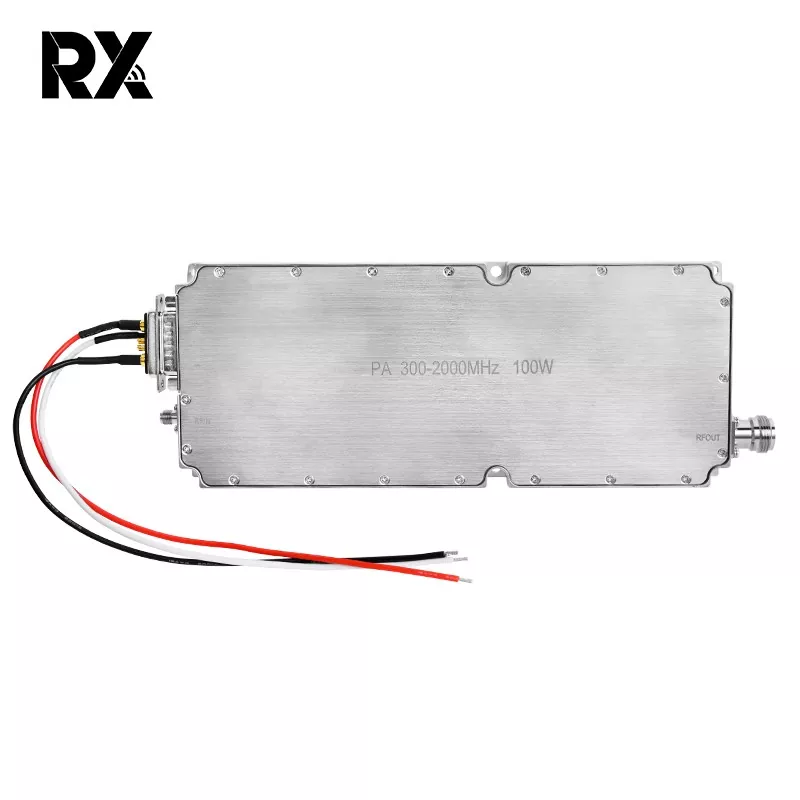

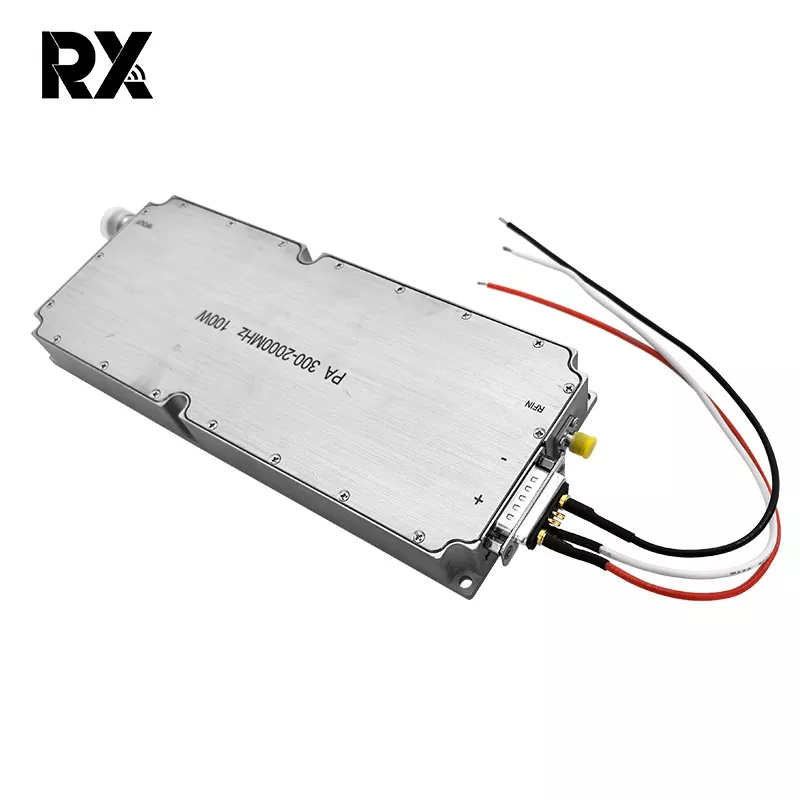

ماژول تقویت کننده قدرت RF 100 وات 300 -2000 مگاهرتز 32 ولت 8 آمپر با بهره بالا

ماژول تقویت کننده قدرت RF 100 وات یک ماژول تقویت کننده با قدرت بالا است که به طور خاص برای سیستم های RF حرفه ای طراحی شده است. باند فرکانس کاری فوق عریض 300-2000 مگاهرتز را پوشش می دهد و می تواند منبع تغذیه 32 ولت DC را پشتیبانی کند و جریان کاری نامی 8 آمپر دارد. ماژول تقویت کننده توان RF 100W 300-2000MHz 32V 8A High Gain می تواند به طور موثر مشکل برق در انتقال سیگنال RF را حل کند و به طور گسترده در ارتباطات بی سیم، تست RF، کنترل صنعتی و سایر زمینه ها استفاده می شود.

ارسال استعلام

توضیحات محصول

این ماژول دارای 100 وات توان بالا، باند فرکانسی گسترده 300-2000 مگاهرتز و قابلیت اطمینان در درجه صنعتی است. ماژول تقویت کننده توان RF 100W 300-2000MHz 32V 8A High Gain نه تنها می تواند نقطه درد اصلی "سیگنال های ضعیف را نمی توان در فواصل طولانی منتقل کرد" حل کند، بلکه می تواند با نیازهای سیستم های RF در سناریوهای متعدد سازگار شود.

مشخصات محصول

خیر	توضیحات	نماد	حداقل	تایپ کنید		حداکثر	واحد	تذکر دهید
1.	فرکانس عملیاتی	BW	300			2000	مگاهرتز
2.	برق ورودی	سنجاق		2			dBm
3.	توان خروجی CW	پسات	49	50.5			dBm	موج پیوسته
4.	افزایش قدرت	جی پی		48.5			dBm	@ Pin=2 dBm
8.	مسطح بودن افزایش قدرت	△Gp		1.5±			دسی بل	@ Pin=2 dBm
6.	از دست دادن بازگشت ورودی	S11		-15			دسی بل
7.	ولتاژ عملیاتی	وی دی سی	28	32		32	V
8.	تعریف رابط	A		8		11	A	@ Pout＞80W

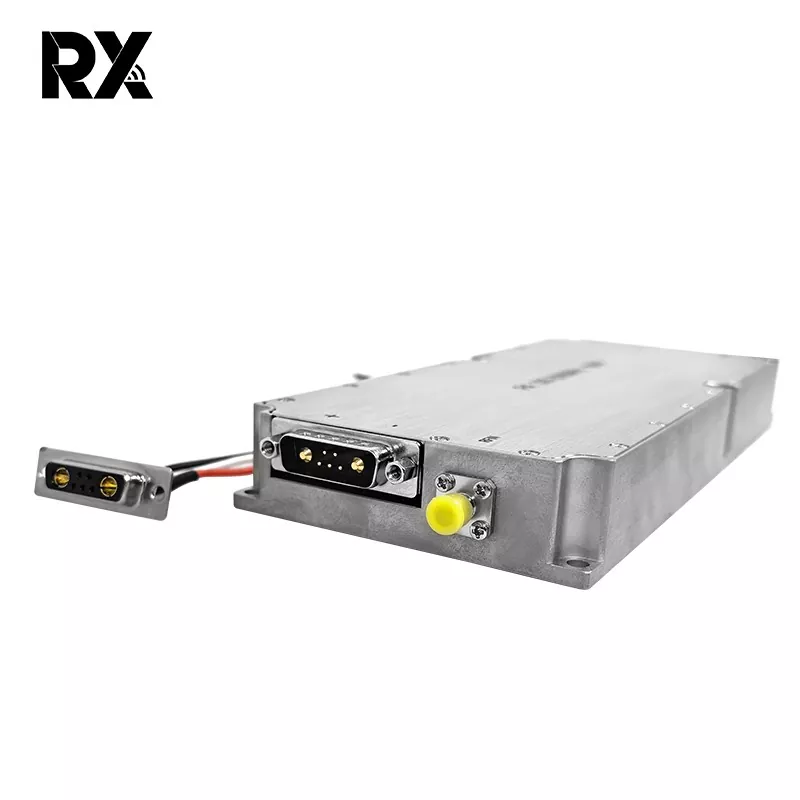

9.	ورودی کانکتور RF		SMA، زن

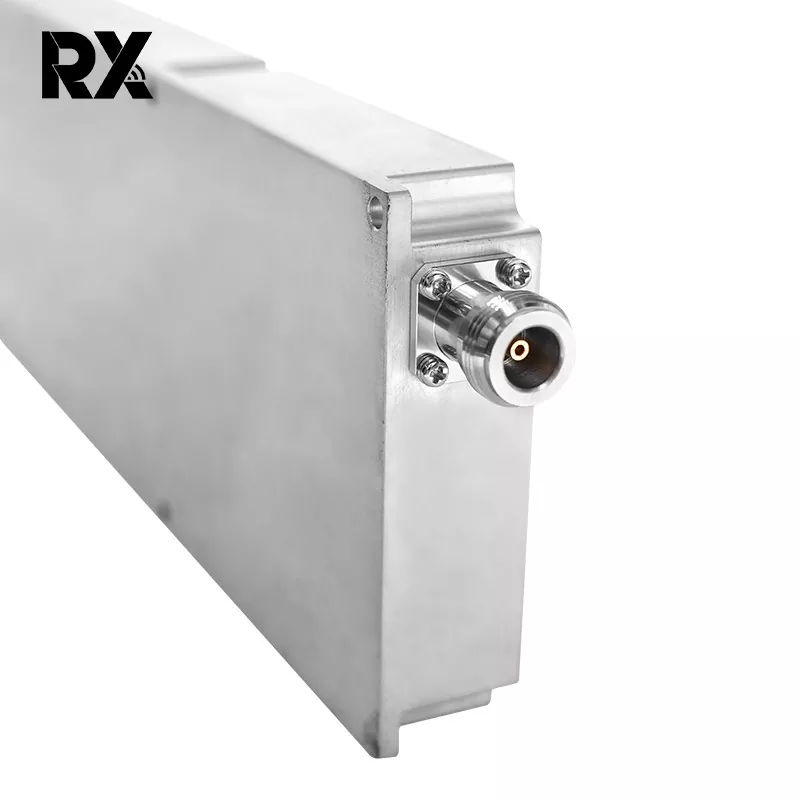

10.	خروجی کانکتور RF		N- مونث
11.	وزن		0.95				کیلوگرم

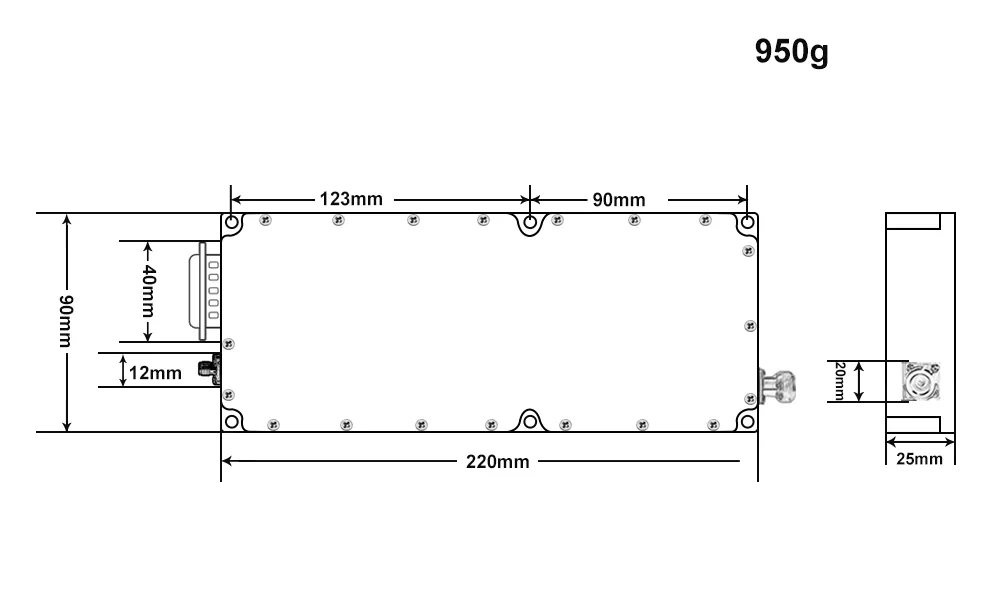

12.	طولعرضارتفاع		2209025			میلی متر
13.	حداکثر توان ورودی	پین مکس	≤10			dBm

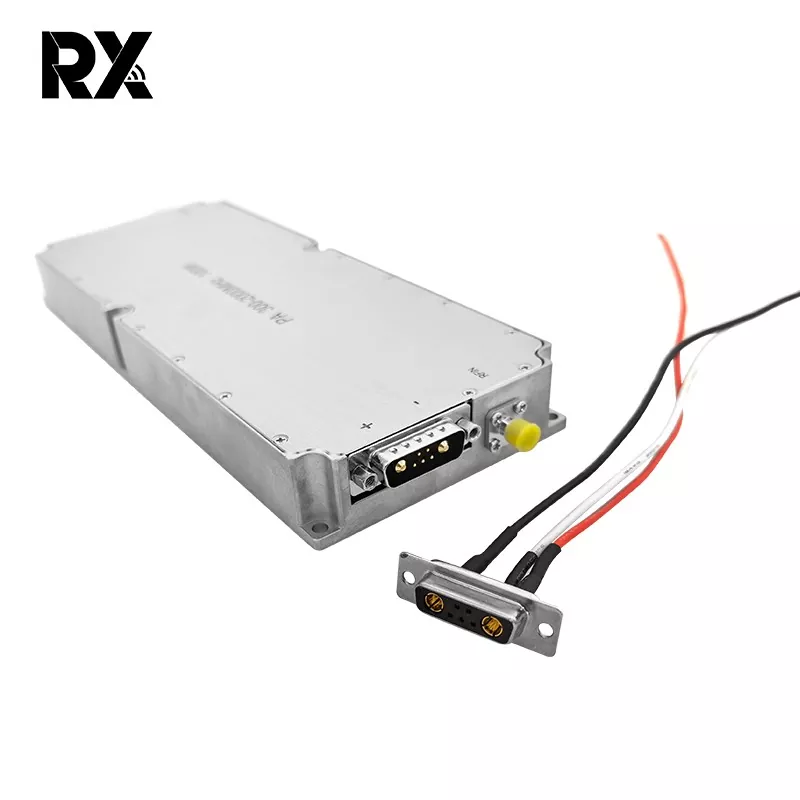

14.	تعریف رابط (7W2 زن)	VDD	A1		28Vdc
		GND	A2		زمین
		حفاظت در برابر جریان بیش از حد	1		عملکرد معمولی: 0 ولت حفاظت در برابر جریان اضافه: + 5 ولت			حفاظت بیش از حد جریان @25A
		محافظت در برابر دمای بیش از حد	2		عملکرد معمولی: 0 ولت محافظت در برابر دما: + 5 ولت			دمای بیش از حد
		فعال کردن	3		5V~Vdd:روشن 0 ولت: خاموش			حفاظت @100℃
		GND	4		زمین
		ایالت	5		عملکرد معمولی: 0 ولت حفاظت حالت: + 5 ولت
