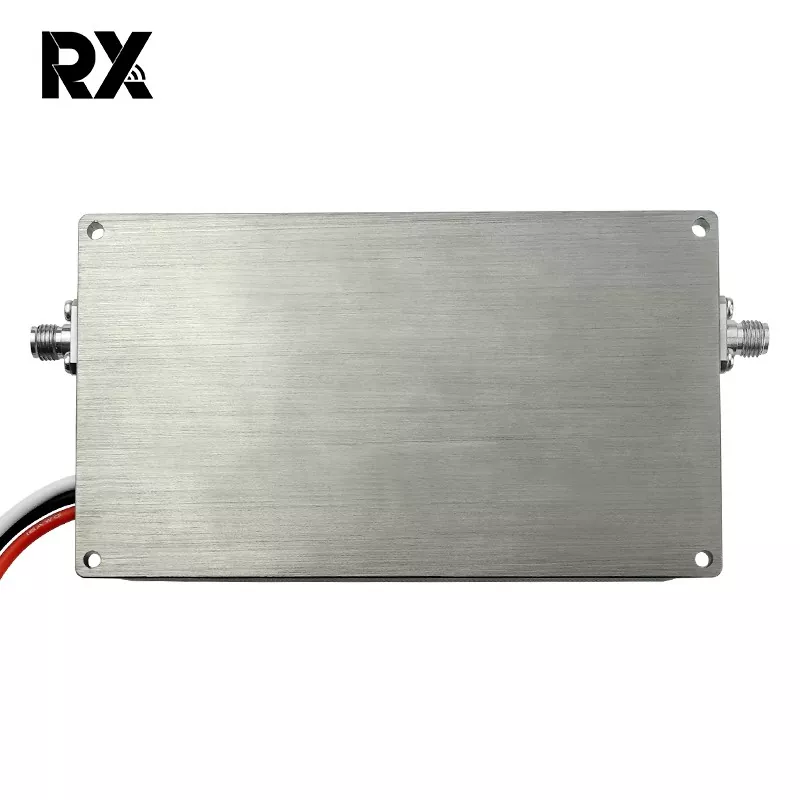

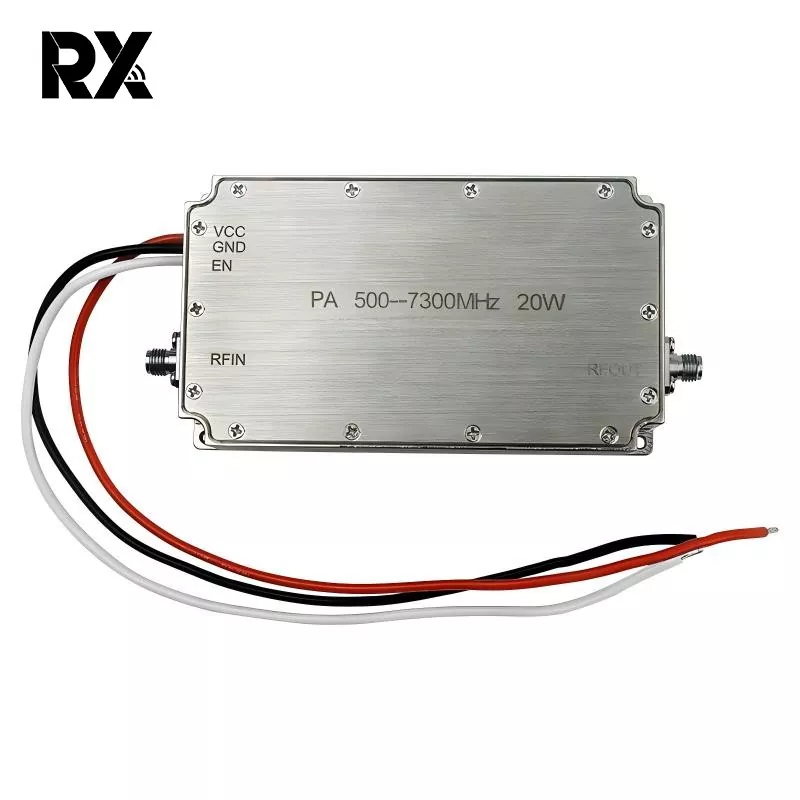

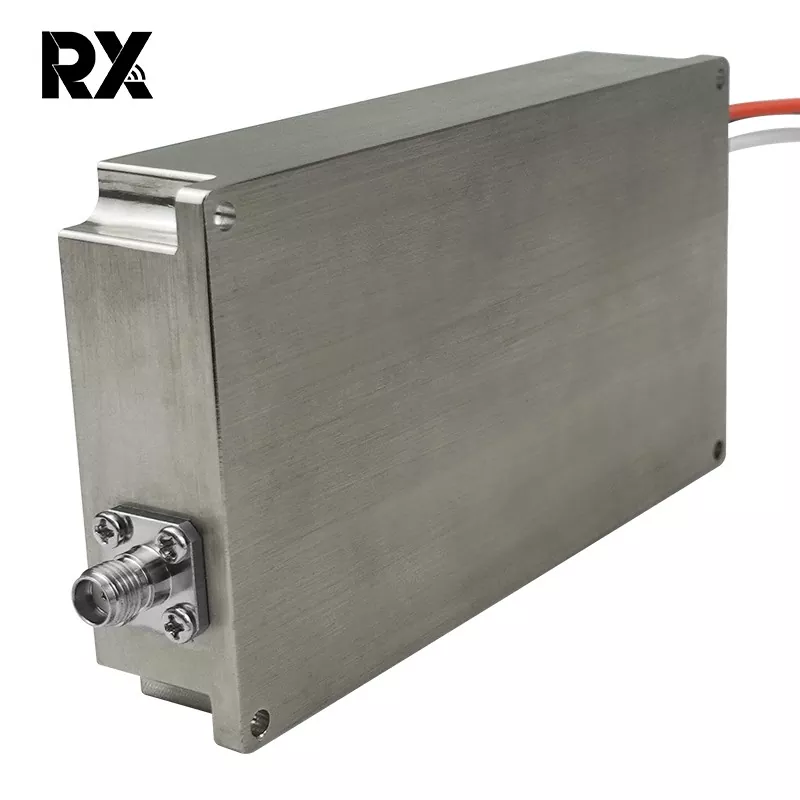

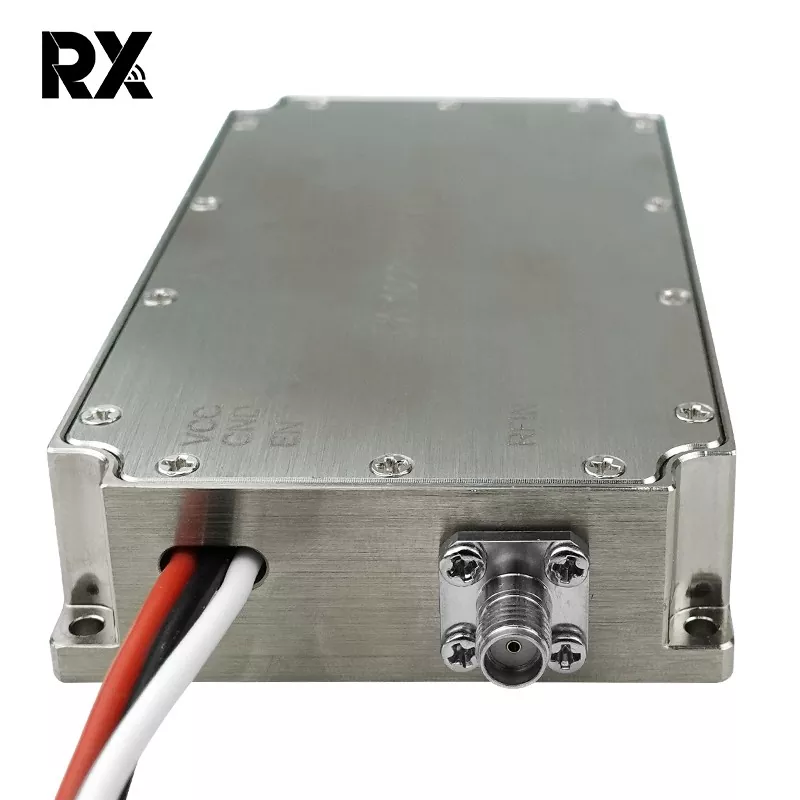

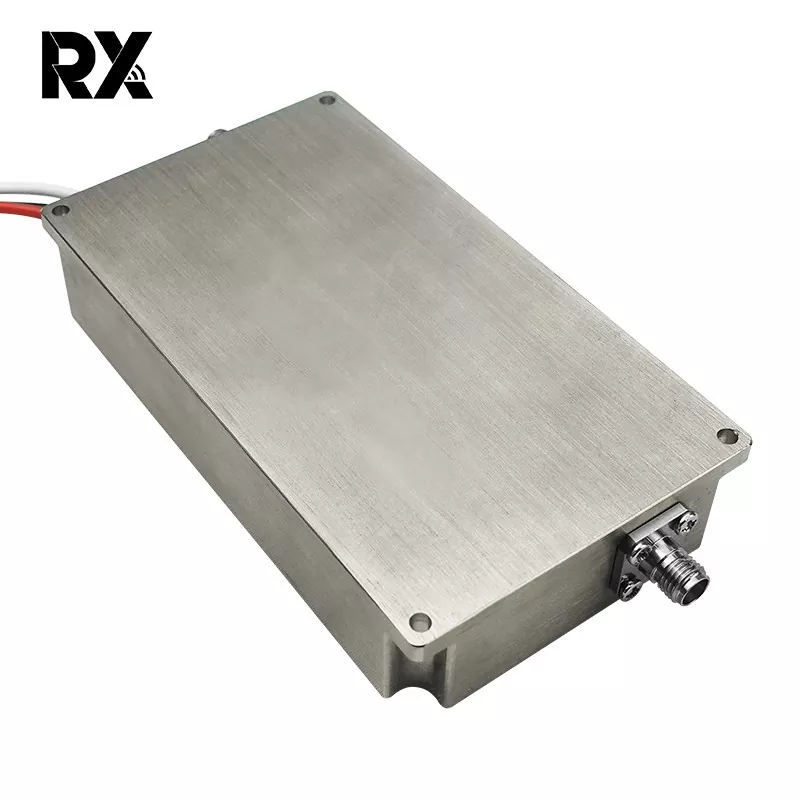

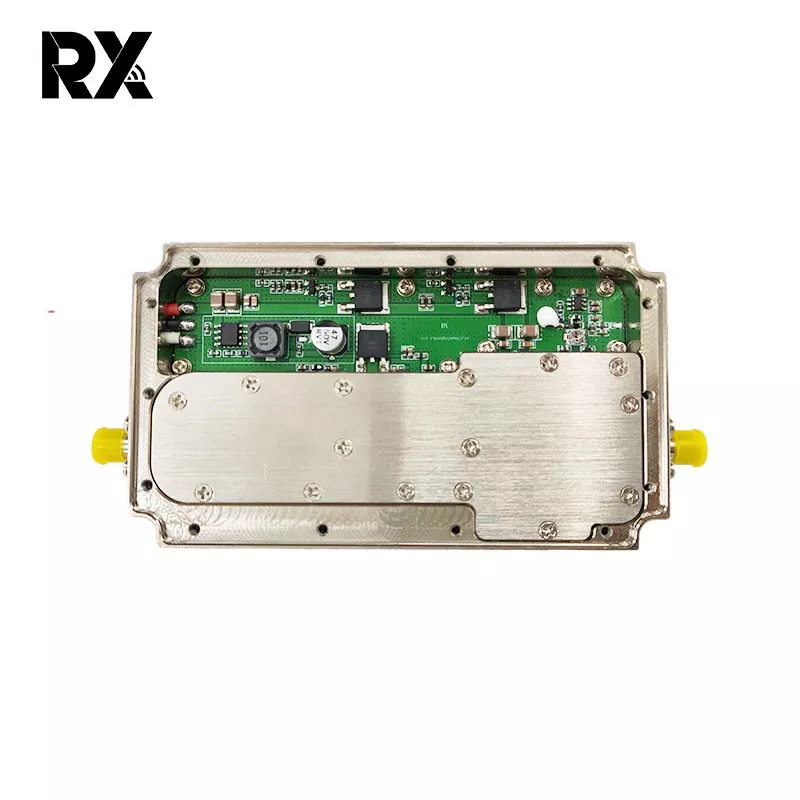

تقویت کننده قدرت 20W 500-7300MHz Ultrawideband

خیر

توضیحات

نماد

حداقل

تایپ کنید

حداکثر

واحد

تذکر دهید

1.

فرکانس عملیاتی

BW

500

7300

مگاهرتز

2.

برق ورودی

سنجاق

0

dBm

3.

توان خروجی CW

پسات

42.5

43

44

dBm

موج پیوسته

4.

افزایش قدرت

جی پی

43

dBm

@ Pin=0 dBm

5.

مسطح بودن افزایش قدرت

△Gp

1.5±

دسی بل

@ Pin=0 dBm

6.

از دست دادن بازگشت ورودی

S11

-15

دسی بل

7.

ولتاژ عملیاتی

وی دی سی

24

30

36

V

8.

مصرف فعلی

A

2

3

A

@ Pout=10~15W

9.

ورودی کانکتور RF

SMA، زن

10.

خروجی کانکتور RF

SMA، زن

11.

وزن

0.278

0.3

کیلوگرم

12.

طول*عرض*ارتفاع

105*60*20

میلی متر

13.

حداکثر توان ورودی

پین مکس

≤10

dBm

14.

تعریف رابط

VDD

A1

24Vdc

GND

A2

زمین

فعال کردن

1

5V~Vdd:روشن

0 ولت: خاموش

بعد کلی

توجه:

1، ابعاد کلی فقط برای مرجع است.

2، اندازه را می توان به طور مناسب با توجه به نیاز مشتری افزایش یا کاهش داد.

3، موقعیت های رابط ورودی، رابط خروجی و رابط منبع تغذیه را می توان با توجه به نیازهای واقعی مشتریان تغییر داد.

بعد کلی

فرکانس

ورودی

24 ولت

30 ولت

36 ولت

(MHz)

(dBm)

پوت (dBm)

I(A)

η(%)

پوت (dBm)

I(A)

η(%)

پوت (dBm)

I(A)

η(%)

500

0

39.8

1.37

29.04٪

41.39

1.58

29.06٪

42.6

1.74

34.86٪

600

0

40.9

1.3

39.43٪

42.65

1.52

40.37٪

43.95

1.78

46.50٪

700

0

40.99

1.33

39.35٪

42.89

1.55

41.84٪

44.1

1.85

46.31٪

800

0

41.3

1.4

40.15٪

43.23

1.62

43.29٪

44.7

1.79

54.96٪

900

0

41.4

1.5

38.34٪

43.35

1.71

42.16٪

44.85

1.91

53.31٪

1000

0

41.4

1.52

37.84٪

43.38

1.74

41.72٪

44.87

1.94

52.73٪

1100

0

41.8

1.62

38.93٪

43.67

1.84

42.18٪

45

2.02

52.18٪

1200

0

41.88

171

0.38٪

43.6

1.92

39.77٪

44.75

2.07

48.07٪

1300

0

41.8

1.75

36.04٪

43.52

1.98

37.86٪

44.66

2.136

45.63٪

1400

0

41.76

1.69

36.97٪

43.43

1.9

38.65٪

44.63

2.059

47.01٪

1500

0

41.65

1.66

36.70٪

43.23

1.85

37.91٪

44.31

1.97

45.65٪

1600

0

42

1.71

38.62%

43.61

1.92

39.86٪

44.6

2.038

47.17٪

1700

0

41.88

1.73

37.13٪

43.45

1.95

37.83٪

44.4

2.06

44.57٪

1800

0

41.75

1.73

36.04٪

43.34

1.98

36.33٪

44.33

2.1

43.02٪

1900

0

42

1.74

37.95٪

43.57

1.95

38.89٪

44.6

2.1

45.78٪

2000

0

42.3

1.81

39.09٪

43.96

2.06

40.27٪

44.89

2.26

45.47٪

2100

0

42.4

1.83

39.57٪

44

2.11

39.68٪

44.93

2.33

44.52٪

2200

0

42.3

1.78

39.75٪

43.84

2

40.35٪

44.82

2.24

45.15٪

2300

0

42.4

1.88

38.52٪

43.96

2.02

41.07٪

44.88

2.22

46.19٪

2400

0

42.4

2

36.20٪

44

2.16

38.76٪

44.69

2.39

41.07٪

2500

0

42.4

2.12

34.15٪

43.9

2.38

34.38٪

44.56

2.7

35.28٪

2600

0

42.2

2.15

32.16٪

43.6

2.39

31.95٪

44.1

3

28.56٪

2700

0

42.3

2.15

32.91٪

43.94

2.72

30.36٪

44.7

3.16

31.13٪

2800

0

42.2

2.04

33.90٪

43.96

2.55

32.53٪

44.83

2.96

34.24٪

2900

0

41.9

1.99

32.43٪

43.71

2.39

32.77٪

44.68

2.7

36.27٪

3000

0

42.2

1.94

35.64٪

43.97

2.25

36.96٪

45.11

2.46

43.95٪

3100

0

41.85

1.97

32.38٪

43.66

2.17

35.68٪

44.68

2.29

42.76٪

3200

0

41.95

2

32.64٪

43.7

2.3

33.97٪

44.81

2.24

45.04٪

3300

0

41.88

2.15

29.88٪

43.58

2.38

31.94٪

44.66

2.2

44.31٪

3400

0

41.74

2.18

28.53٪

43.54

2.42

31.12٪

44.64

2.3

42.18٪

3500

0

41.42

2

28.89٪

43.28

2.43

29.19٪

44.34

2.44

37.11٪

3600

0

41.22

2

27.59٪

43.17

2.44

28.35٪

44.31

2.52

35.68٪

3700

0

40.92

2

25.75٪

42.88

2.34

27.65٪

44

2.62

31.96٪

3800

0

40.79

2.17

23.03٪

42.51

2.43

24.45٪

43.63

2.52

30.51%

3900

0

41.15

2.15

25.26٪

42.8

2.43

26.14٪

43.84

2.52

32.02٪

4000

0

41.58

2.09

28.68٪

43.1

2.41

28.24٪

44.11

2.59

33.16٪

4100

0

41.72

2.04

30.35٪

43.52

2.39

31.37٪

44.1

2.59

33.08٪

4200

0

41.8

1.88

33.55٪

43.22

2.22

31.52٪

44.1

2.57

33.34٪

4300

0

42.13

1.92

35.44٪

43.59

2.21

34.47٪

44.4

2.58

35.58٪

4400

0

41.87

1.97

32.53٪

43.38

2.2

33.00٪

44.26

2.45

36.28٪

4500

0

41.73

2

31.03٪

43.31

2.19

32.62%

44.2

2.47

35.50٪

4600

0

40.96

2

25.99٪

42.77

2.18

28.93٪

43.73

2.48

31.73٪

4700

0

40.49

2.01

23.21٪

42.3

2.1

26.96٪

43.35

2.43

29.67٪

4800

0

41.18

1.98

27.61٪

42.9

2.14

30.37٪

44.1

2.36

36.31٪

4900

0

40.46

2

23.16٪

42.23

2.15

25.91٪

43.4

2.22

32.85٪

5000

0

40.91

2

25.69٪

42.6

2.13

28.48٪

43.83

2.25

35.78٪

5100

0

40.64

2.14

22.56٪

42.3

2.25

25.16٪

43.52

2.23

33.62٪

5200

0

40.78

2.25

22.16٪

42.44

2.42

24.16٪

43.63

2.35

32.72٪

5300

0

40.91

2.21

23.25٪

42.52

2.41

24.71٪

43.65

2.52

30.65٪

5400

0

40.92

2.32

22.20٪

42.57

2.54

23.72٪

43.64

2.52

30.58٪

5500

0

41.28

2.32

24.12٪

42.91

2.53

25.75٪

43.87

2.64

30.78٪

5600

0

41.31

2.32

24.28٪

43

2.52

26.39٪

44.04

2.62

32.25٪

5700

0

41.51

2.34

25.21٪

43.28

2.55

27.82٪

44.27

2.64

33.75٪

5800

0

41.62

2.35

25.75٪

43.3

2.57

27.73٪

44.26

2.67

33.29٪

5900

0

41.13

2.32

23.30٪

42.9

2.49

26.10٪

43.92

2.58

31.86٪

6000

0

41.27

2.33

23.96٪

43

2.5

26.60٪

43.03

2.57

26.06٪

6100

0

41.11

2.35

22.89٪

42.78

2.51

25.19٪

43.75

2.58

30.64٪

6200

0

40.64

2.28

21.18٪

42.23

2.45

22.74٪

43.14

2.49

27.59٪

6300

0

41.15

2.24

24.24٪

42.71

2.41

25.81٪

43.54

2.46

30.62٪

6400

0

41.06

2.2

24.17٪

42.71

2.38

26.14٪

43.33

2.46

29.17٪

6500

0

40.67

2.18

22.30٪

42.27

2.34

24.02٪

43.11

2.43

28.07٪

6600

0

40.67

2.2

22.10٪

42.29

2.37

23.83٪

43.17

2.49

27.78٪

6700

0

40.62

2.18

22.05٪

42.33

2.35

24.26٪

43.19

2.49

27.90٪

6800

0

40.95

2.2

23.57٪

42.47

2.37

24.84٪

43.36

2.521

28.66٪

6900

0

40.66

2.15

22.56٪

42.28

2.35

23.98٪

43.18

2.53

27.40٪

7000

0

41.28

2.12

26.39٪

42.91

2.34

27.84٪

43.75

2.51

31.49٪

7100

0

40.73

2.04

24.16٪

42.34

2.27

25.17٪

43.42

2.45

29.90٪

7200

0

41.15

1.98

27.42٪

42.85

2.52

25.50٪

43.92

2.39

34.39٪

7300

0

41

1.88

27.90٪

42.74

2.12

29.55٪

43.68

2.31

33.67٪
