وظایف اصلی سیرکولاتورها در مسدود کننده های سیگنال پهپاد چیست؟

سیرکولاتورها نقشی حیاتی در پارازیت‌های سیگنال پهپاد ایفا می‌کنند و از انتقال کارآمد سیگنال، جداسازی و محافظت از اجزای حساس RF اطمینان می‌دهند. در اینجا توابع اصلی آنها آمده است:

1. کنترل جهت سیگنال (ایزوله)

(1) سیرکولاتورها دستگاه های غیر متقابلی هستند که سیگنال ها را در یک مسیر حلقه ثابت هدایت می کنند (به عنوان مثال، پورت 1 → پورت 2 → پورت 3 → پورت 1).

(2) در پارازیت‌ها، سیگنال ارسالی را از قدرت بازتابی جدا می‌کنند و از تداخل خود جلوگیری می‌کنند و دقت پارازیت را بهبود می‌بخشند.

2. از تقویت کننده های RF محافظت کنید

(1) پارازیت‌های پرقدرت سیگنال‌های RF قدرتمندی تولید می‌کنند که می‌توانند به عقب منعکس شده و به فرستنده آسیب برسانند.

(2) سیرکولاتورها انرژی منعکس شده را به جای تقویت کننده به یک بار ساختگی (درگاه 3) هدایت می کنند و استحکام سیستم را افزایش می دهند.

3. مدیریت سیگنال چند کاناله

(1) پارازیت‌های پیشرفته از سیرکولاتورها برای جابه‌جایی بین چندین آنتن یا باند فرکانس بدون نشت سیگنال استفاده می‌کنند.

(2) می تواند به طور همزمان پیوندهای ارتباطی مختلف هواپیماهای بدون سرنشین (به عنوان مثال، کنترل، ویدئو، GPS) را مسدود کند.

4. ثبات و کارایی فرکانس

(1) تلفات درج را به حداقل می رساند (کمتر از 0.5 دسی بل در سیرکولاتورهای با کیفیت بالا)، تضمین می کند که حداکثر توان به آنتن می رسد.

(2) از عملیات پهنای باند (به عنوان مثال 1-6 گیگاهرتز) پشتیبانی می کند که برای پوشش فرکانس های مختلف هواپیماهای بدون سرنشین حیاتی است.

5. یکپارچه سازی با سایر اجزا

(1) اغلب با جداکننده ها برای سرکوب بیشتر بازتاب های ناخواسته جفت می شود.

(2) در مسدود کننده های MIMO (Multiple Input Multiple Output) برای مدیریت مسیریابی سیگنال پیچیده استفاده می شود.

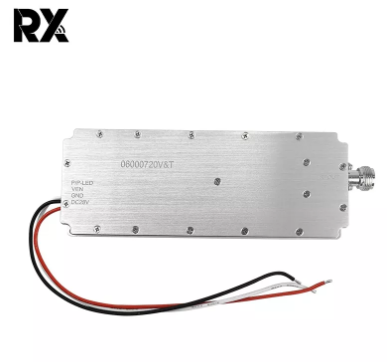

ماژول تقویت کننده سیگنال منبع دیجیتال GaN 100W با محافظت از دایره

چرا گردش خون ضروری است؟

بدون سیرکولاتور، پارازیت ها از مشکلات زیر رنج می برند:

❌ بازخورد سیگنال در انتقال اختلال ایجاد می کند

❌ آمپلی فایرها به دلیل قدرت بازتابی می‌سوزند

❌ اتلاف انرژی باعث کاهش دامنه پارازیت می شود

مثال: در یک پارازیت هواپیمای بدون سرنشین 10 کانالی، یک سیرکولاتور تضمین می‌کند که هر کانال به طور مستقل بدون تداخل عمل می‌کند و قابلیت اطمینان را برای حفاظت از زیرساخت‌های نظامی یا حیاتی بهبود می‌بخشد.

برای عملکرد بهتر، سیرکولاتور در پارازیت باید دارای:

✔ ایزولاسیون بالا (بیش از 20 دسی بل)

✔ VSWR کم (<1.5:1)

✔ پایداری حرارتی (برای استقرار در فضای باز)
