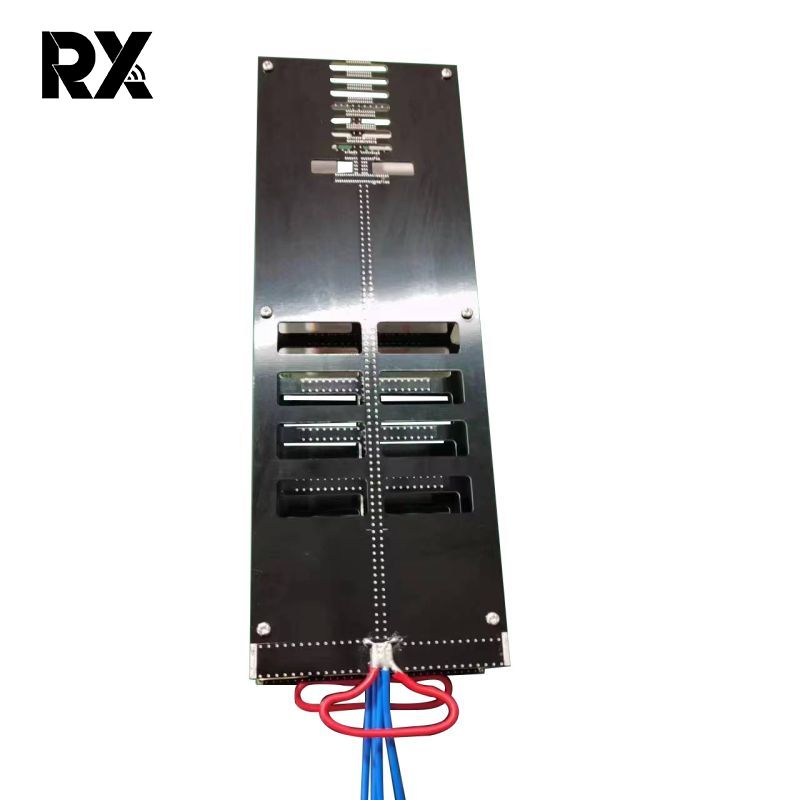

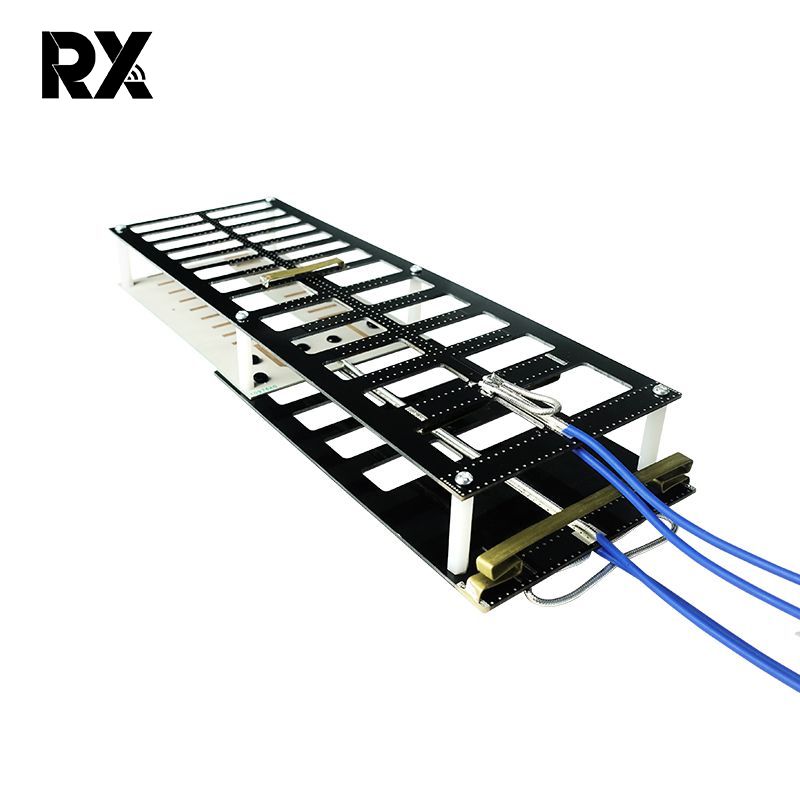

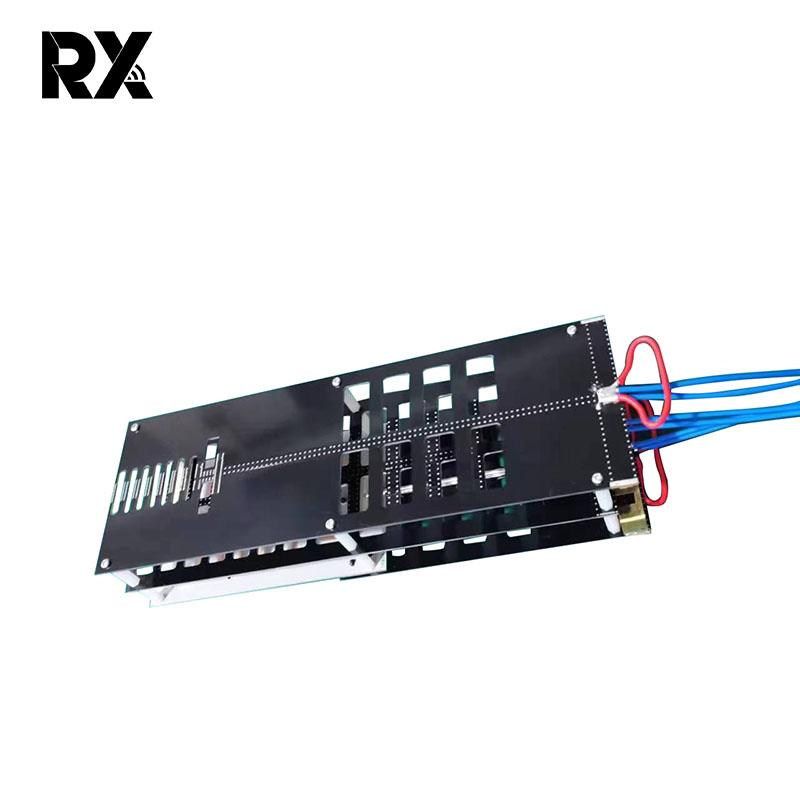

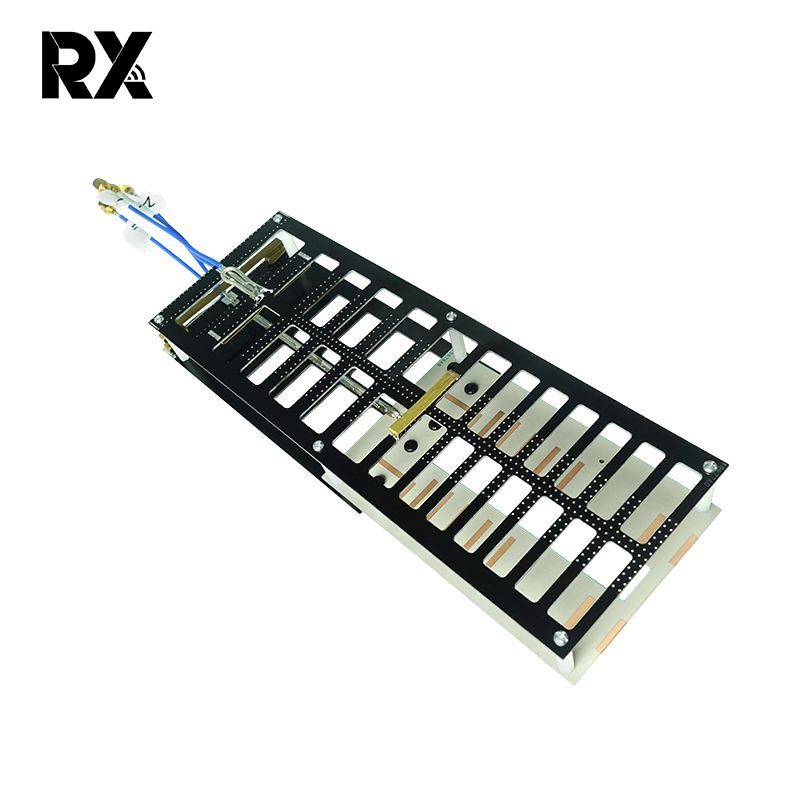

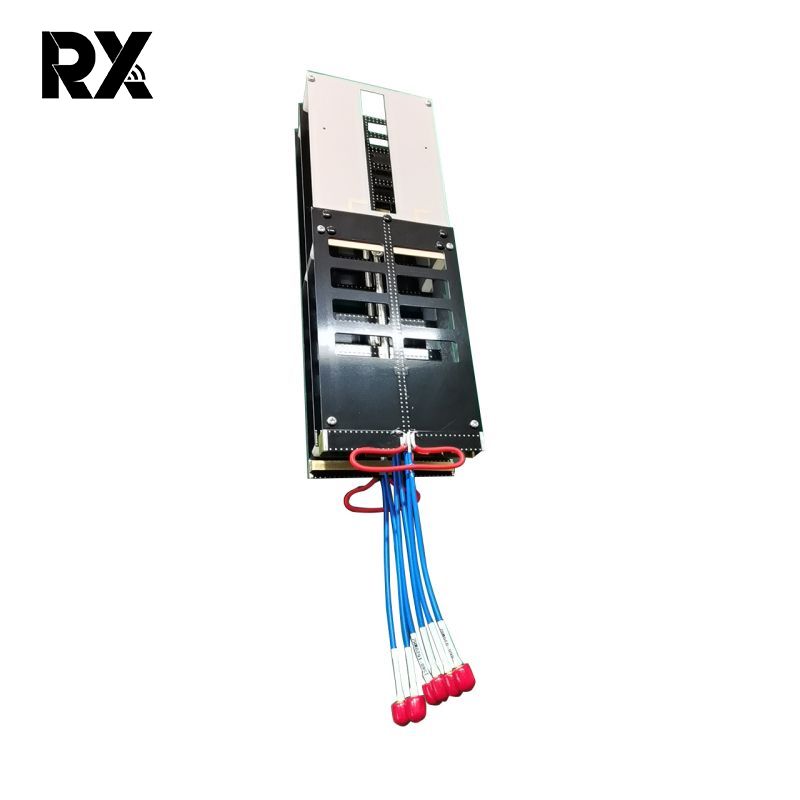

آنتن جمر سیگنال PCB

█ مشخصات الکتریکی

محدوده فرکانس

840-920/1100-1280/1560-1620/2400-2500/5150-5350/5700-5900 مگاهرتز

افزایش (dBi)

840-920 مگاهرتز 5dbi

1100-1280 مگاهرتز    8dbi

1560-1620MHZ    8dbi

2400-2500 مگاهرتز    15dbi

5150-5350MHz    17dbi

5700-5900 مگاهرتز    18dbi

VSWR

≤2

قطبی شدن

840-920 مگاهرتز 5dbi

1100-1280 مگاهرتز    8dbi

1560-1620MHZ    8dbi

2400-2500 مگاهرتز    8dbi

5150-5350MHz    17dbi

5700-5900 مگاهرتز    18dbi

عرض پرتو افقی (0º)

840-920 مگاهرتز      65±5º

1100-1280MHz    65±5º

1560-1620MHZ    65±5º

2400-2500 مگاهرتز    48±5º

5150-5350 مگاهرتز    45±5º

5700-5900 مگاهرتز    45±5º

عرض پرتو عمودی(0º）

840-920 مگاهرتز     65±5º

1100-1280MHz   65±5º

1560-1620MHZ   65±5º

2400-2500MHz   45±5º

5150-5350MHz   28±5º

5700-5900 مگاهرتز   28±5º

نسبت جلو به عقب (dB)

≥18

شیب کمتر الکتریکی (0º)

0º

امپدانس ورودی (Ω)

50Ω

حداکثر توان ورودی (W)

50 وات

نوع کانکتور ورودی

کابل 086 با 6 * SMS-J

حفاظت در برابر صاعقه

زمین DC

█مشخصات مکانیکی

ابعاد میلی متر (ارتفاع/عرض/عمق)

284*97.5*60mm

وزن آنتن (کیلوگرم)

0.35 کیلوگرم

رطوبت عملیاتی (％)

10-95

دمای کارکرد (ºC)

-30 تا 70 درجه

روش نصب

دستی

سخت افزار نصب (میلی متر)

ساخته شده است
