تقویت کننده توان 100 واتی با باند فوق العاده 1000-6000 مگاهرتز

تقویت کننده توان 100 واتی با باند فوق العاده 1000-6000 مگاهرتز یک ماژول RF است. یک ماژول واحد می تواند 1 تا 6 گیگاهرتز را پوشش دهد و نیاز به مدارهای سوئیچینگ چند باند سنتی را از بین ببرد و به طور قابل توجهی اندازه و پیچیدگی سیستم را کاهش دهد. مناسب برای سناریوهایی که شامل چابکی فرکانس، پرش فرکانس یا تداخل باند پهن است.

ارسال استعلام

توضیحات محصول

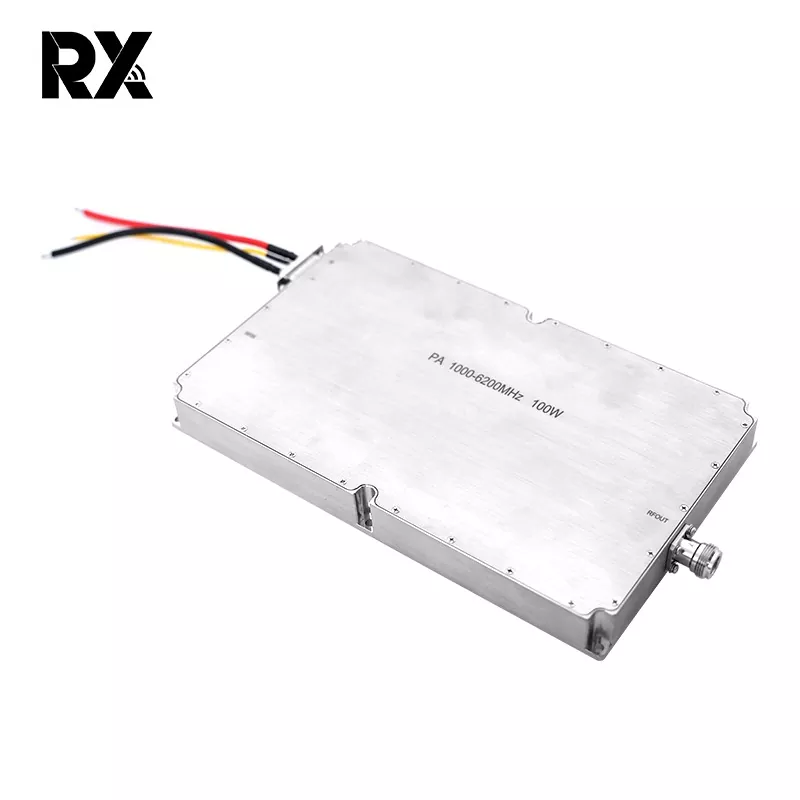

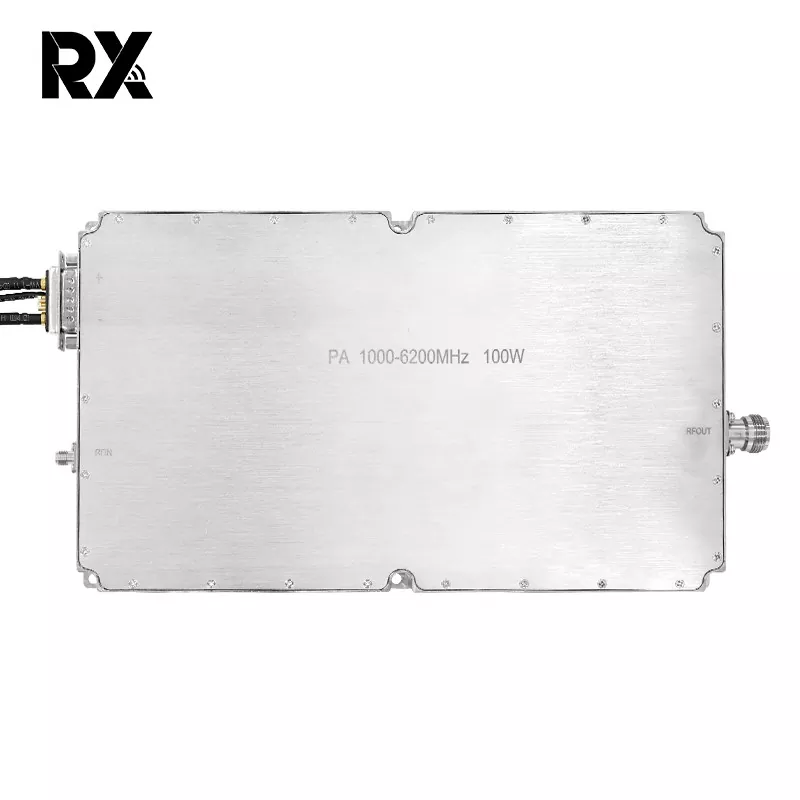

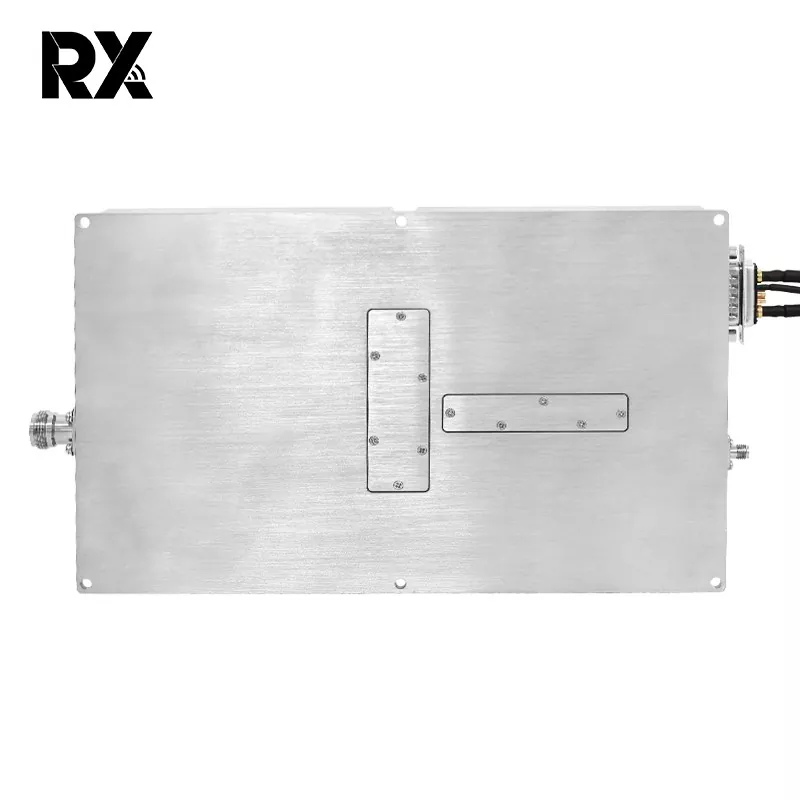

تقویت کننده توان 100 واتی با باند فوق العاده 1000-6000 مگاهرتز

این ماژول از فناوری GaN استفاده می کند که 30٪ کمتر از LDMOS با توان 100 وات اتلاف گرما کمتری دارد و قدرت واقعی بالا و اتلاف حرارت کم را به دست می آورد و در نتیجه طول عمر ماژول را افزایش می دهد. علاوه بر این، ما حفاظت از دما، حفاظت از بار، حفاظت از اضافه ولتاژ، و حفاظت بیش از حد را به برد مدار اضافه کرده‌ایم که نیاز به عملکردهای حفاظتی خارجی را حذف کرده و کارایی عملیاتی را تا حد زیادی افزایش می‌دهد.

برخلاف فرکانس‌های باند باریک معمولی، باند فوق‌عرض (1000-6000 مگاهرتز) برای دستیابی به ویژگی‌های باند فوق‌عرض، توان بالا و قابلیت اطمینان بالا، نیازمند استانداردهای فنی و کیفیت قطعات بالاتری است. تقویت کننده توان 100 واتی با باند فوق عریض 1000-6000 مگاهرتز عملکرد فوق العاده ای را در ارتباطات چند باند مدرن، آزمایش EMC، جنگ الکترونیک و سیستم های ضد پهپاد نشان داده است.

مشخصات تقویت کننده قدرت 1000-6200MHz100W (TC=25℃)

خیر	توضیحات	نماد	حداقل	تایپ کنید		حداکثر	واحد	تذکر دهید
1.	فرکانس عملیاتی	BW	1000			6200	مگاهرتز
2.	برق ورودی	سنجاق		2			dBm
3.	توان خروجی CW	پسات	50.5	51		52.5	dBm	موج پیوسته
4.	افزایش قدرت	جی پی	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	مسطح بودن افزایش قدرت	△Gp		1.5±			دسی بل	@ Pin=2 dBm
6.	از دست دادن بازگشت ورودی	S11		-15			دسی بل
7.	ولتاژ عملیاتی	وی دی سی	28	28		32	V
8.	مصرف فعلی	A		17		21.5	A	@ Pout=110~180W
9.	ورودی کانکتور RF		SMA، زن

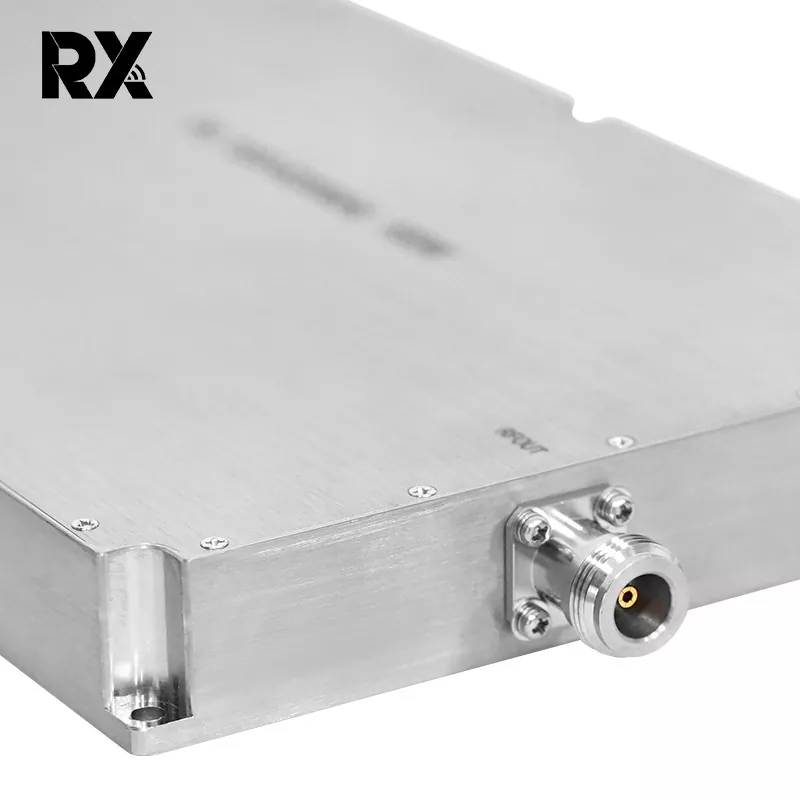

10.	خروجی کانکتور RF		ن، زن
11.	وزن			1.9		2	کیلوگرم
12.	طولعرضارتفاع		25015025			میلی متر
13.	حداکثر توان ورودی	پین مکس	≤10			dBm

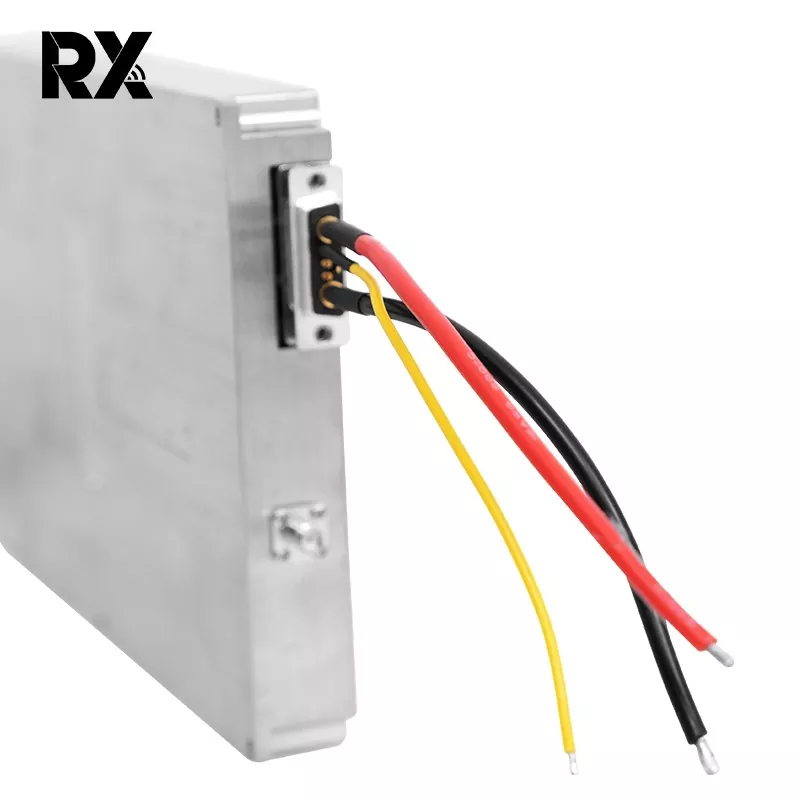

14.	تعریف رابط (7W2 زن)	VDD	A1		28Vdc
		GND	A2		زمین
		حفاظت در برابر جریان بیش از حد	2		عملکرد معمولی: 0 ولت حفاظت در برابر جریان اضافه: + 5 ولت			حفاظت بیش از حد جریان @25A
		محافظت در برابر دمای بیش از حد	2		عملکرد معمولی: 0 ولت محافظت در برابر دما: + 5 ولت			دمای بیش از حد
		فعال کردن	3		5V~Vdd:روشن 0 ولت: خاموش			حفاظت @100℃
		GND	4		زمین
		ایالت	5		عملکرد معمولی: 0 ولت حفاظت حالت: + 5 ولت
