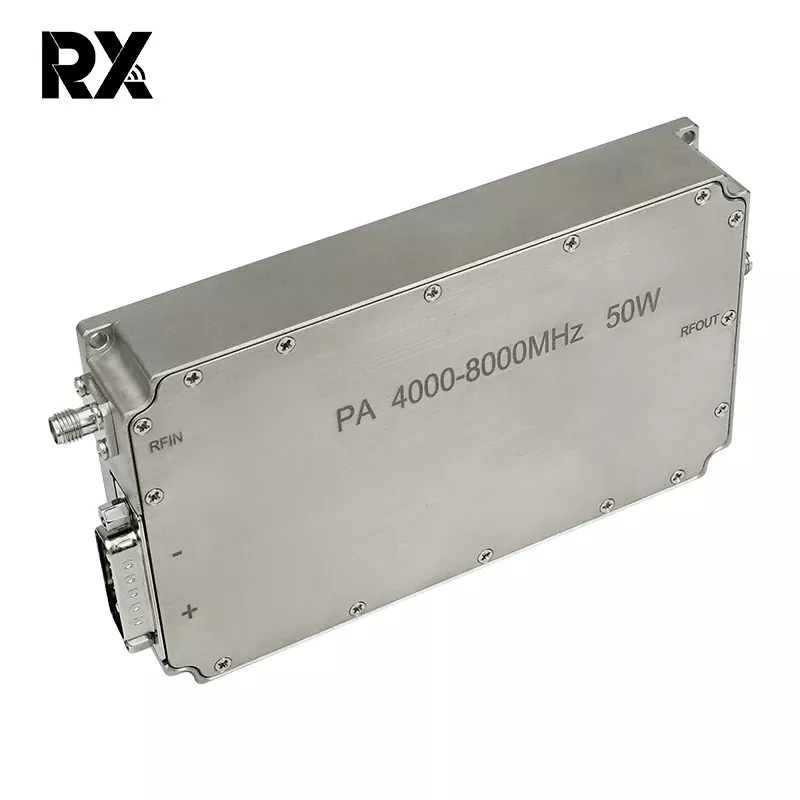

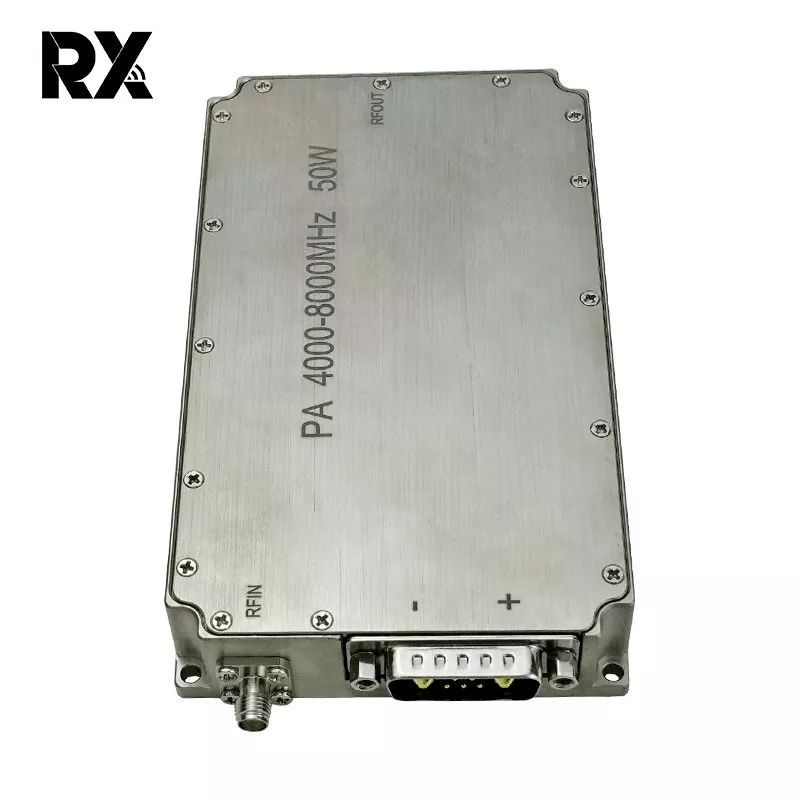

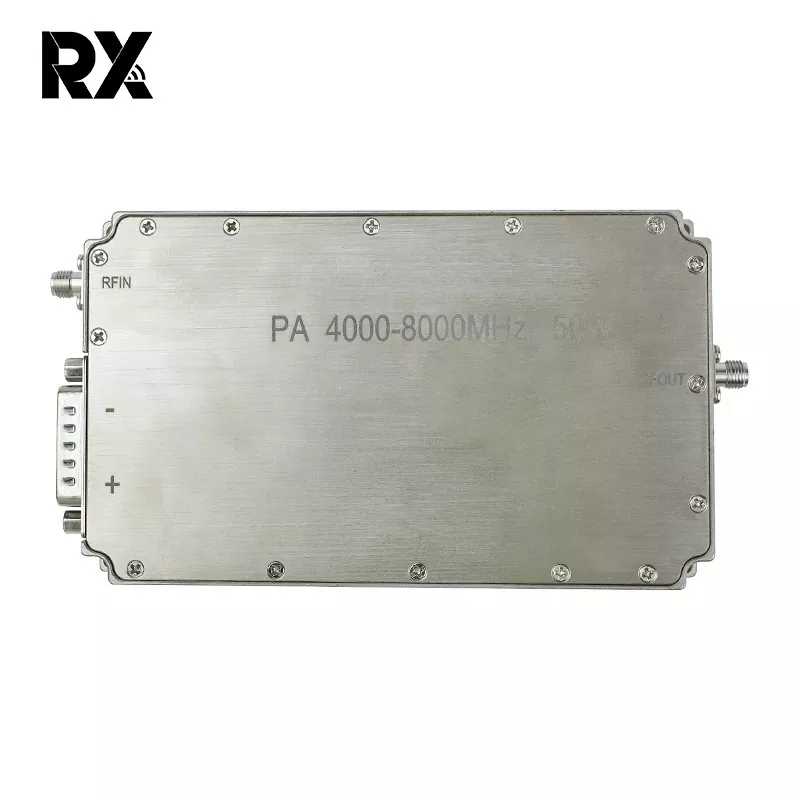

سیستم رادیویی تقویت کننده توان 50 واتی باند C باند فوق عریض 4-8 گیگاهرتز

این تقویت کننده قدرت پهنای باند 50 واتی یک ماژول RF با کارایی بالا است که برای کاربردهایی طراحی شده است که به توان خروجی قوی در محدوده فرکانس 4 گیگاهرتز تا 8 گیگاهرتز نیاز دارند. با استفاده از فناوری پیشرفته GaN (گالیوم نیترید)، چگالی توان بالا، راندمان عالی و خطی بودن قابل اعتماد را در پهنای باند آنی گسترده ارائه می دهد. تقویت کننده برای پایداری، دوام و عملکرد ثابت در محیط های سخت مهندسی شده است.

ارسال استعلام

توضیحات محصول

ویژگی های کلیدی

عملکرد پهنای باند: بدون نیاز به تغییر باند در طیف کامل 4 گیگاهرتز تا 8 گیگاهرتز (باند C) یکپارچه عمل می کند.

توان خروجی بالا: یک توان خروجی اشباع معمولی حداقل 50 وات (47dBm) را در سراسر باند ارائه می دهد.

بهره بالا: دارای یک بهره سیگنال کوچک معمولی 50dB (حداقل) است که از تقویت سیگنال موثر از منابع کم مصرف اطمینان حاصل می کند.

مسطح بودن بهره عالی: برای عملکرد یکنواخت، صافی بهره برتر معمولاً ± 1.5dB را در کل محدوده فرکانس حفظ می کند.

راندمان بالا: شامل طراحی با راندمان بالا، به طور معمول دستیابی به 30٪ راندمان افزوده برق (PAE)، کاهش بار حرارتی و مصرف برق DC.

عملکرد خطی قوی: نقطه فشرده سازی بالا 1dB (OP1dB) معمولاً > 47dBm را ارائه می دهد و از تقویت خطی و اشباع برای طرح های مدولاسیون مختلف پشتیبانی می کند.

حفاظت و کنترل یکپارچه: شامل ویژگی های ایمنی جامع است: حفاظت از ولتاژ معکوس، خاموش شدن بیش از حد دما و اضافه بار خروجی / حفاظت VSWR. رابط آنالوگ استاندارد برای کنترل سوگیری، فعال/غیرفعال کردن (TTL) و نظارت بر وضعیت.

مدیریت حرارتی: طراحی شده با یک سیستم خنک کننده صفحه پایه کارآمد برای اطمینان از عملکرد قابل اعتماد در شرایط بار کامل. محدوده دمای کیس عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

ساختار مستحکم: در یک بسته فلزی مقاوم و مهر و موم شده برای محافظت عالی و انعطاف پذیری محیطی، مناسب برای کاربردهای نظامی، هوافضا و صنعتی.

خیر	توضیحات	نماد	حداقل	تایپ کنید	حداکثر	واحد	تذکر دهید
1.	فرکانس عملیاتی	BW	4000		8000	مگاهرتز
2.	برق ورودی	سنجاق		0		dBm
3.	توان خروجی CW	پسات	47	48.5	49.5	dBm	موج پیوسته
4.	افزایش قدرت	جی پی	47		49.5	dBm	@ Pin=0 dBm
5.	مسطح بودن افزایش قدرت	△Gp		1.5±		دسی بل	@ Pin=0 dBm
6.	SignalGain کوچک	G	49	50.5	52	دسی بل	@ پین = -5dBm
7.	مسطح بودن Signal Gain کوچک	△G		± 2		دسی بل	@ پین = -5dBm
8.	از دست دادن بازگشت ورودی	S11		-15		دسی بل
9.	ولتاژ عملیاتی	وی دی سی	28	28	32	V
10.	مصرف فعلی	A		6	8	A	@ Pout=50~90W
11.	دمای کاری		-40℃~+50℃
12.	ورودی کانکتور RF		SMA، زن
13.	خروجی کانکتور RF		SMA، زن
14.	وزن			0.439	0.50	کیلوگرم
15.	طولعرضارتفاع		1348022			میلی متر
16.	برق ورودی	پین مکس	-5		5	dBm

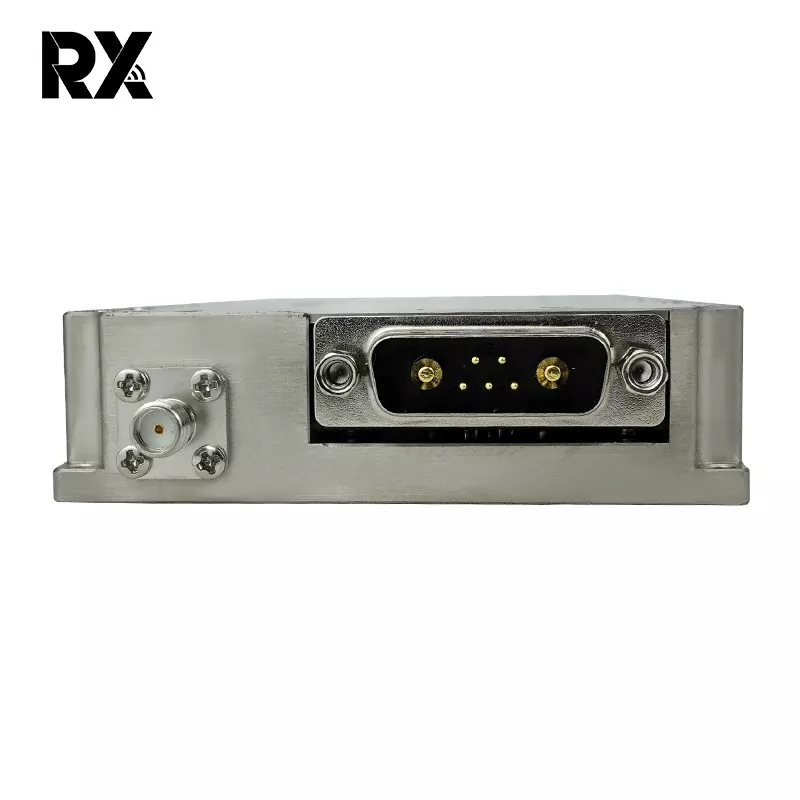

17.	تعریف رابط (7W2 زن)	VDD	A1	زمین
		GND	A2	28Vdc
		حس فعلی	1	ولتاژ آنالوگ نسبت به جریان ماژول@100mV/A
		حس دما	2	ولتاژ آنالوگ نسبت به دمای ماژول@10mV/℃
		فعال کردن	3	فعال کردن تقویت کننده			فعال کننده تقویت کننده: TTL Logic High (3.3V) (کشش داخلی-کم)
		GND	4	زمین
	بعد کلی	توجه: 1، ابعاد کلی فقط برای مرجع است. 2، اندازه را می توان به طور مناسب با توجه به نیاز مشتری افزایش یا کاهش داد. 3، موقعیت های رابط ورودی، رابط خروجی و رابط منبع تغذیه را می توان با توجه به نیازهای واقعی مشتریان تغییر داد.
